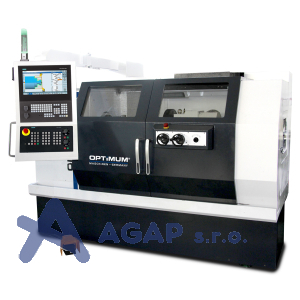

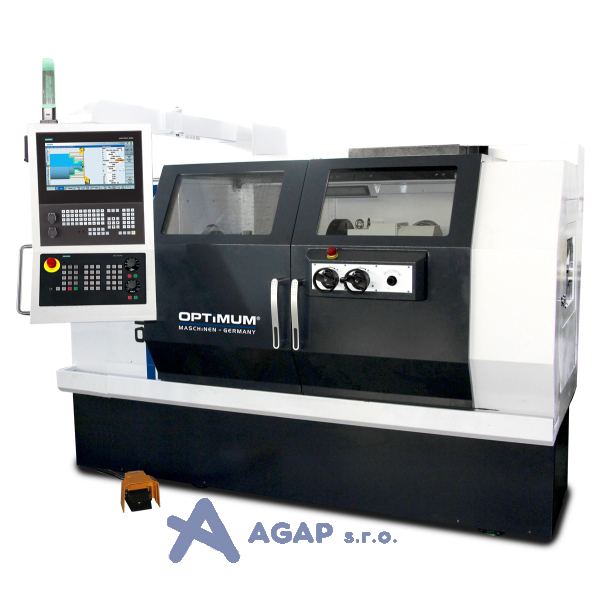

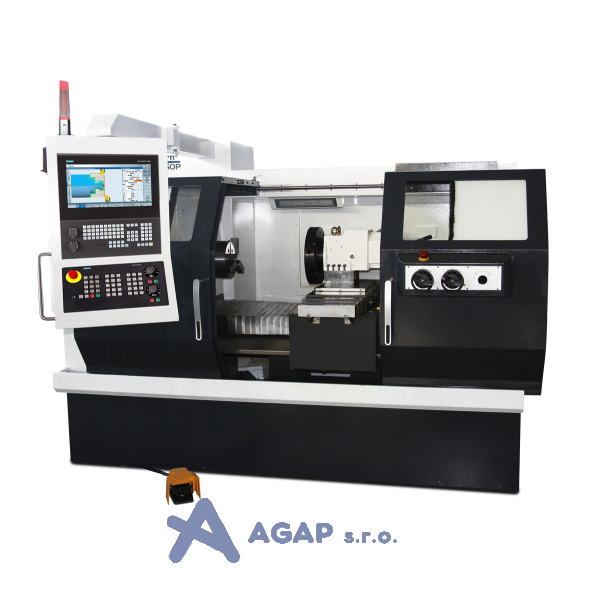

CNC soustruh s následujícími přednostmi: rychlost, výkon, přesnost a dlouhá životnost.
| Řídící systém | Siemens Sinumeric 828D |
|---|---|
| Elektrické připojení | 400 V |
| Celkový příkon | 18 kVA |
| Provedení vřetene | DIN ISO 702-1 No. 6 A2 |
| Hnací motor (režim S1) | 9 kW |
| Krouticí moment motoru (režim S1) | 57 Nm |
| Krouticí moment motoru (režim S6-30 %) | 95 Nm |
| Průchod vřetene | 66 mm |
| Otáčky | 10–3500ot/min |

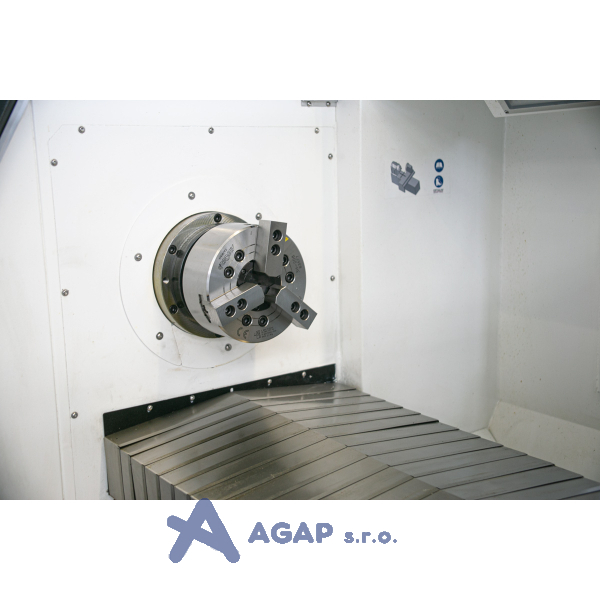

| Typ sklíčidla | hydraulické |
| Průměr sklíčidla | 210 mm |
| Průchod sklíčidla | 52 mm |
| Výkon motoru chladícího čerpadla | 450 W |
| Nádrž na chladící kapalinu | 110 l |
| Výkon motoru hydraulického systému | 2200 W |
| Objem nádrže hydraulického systému | 50 l |
| Výška hrotu | 245 mm |
| Vzdálenost mezi hroty | 618 mm |
| Max. točný průměr nad suportem | 280 mm |
| Max. točný průměr nad ložem | 490 mm |
| Šířka lože | 400 mm |
| Opakovatelná přesnost | ± 0,005 mm |
| Přesnost polohování | ± 0,005 mm |
| Typ výměníku | hydraulický - VDI 30 |
| Počet nastavitelných pozic | 8 |
| Max. výška a šířka upnutí nástroje | 20 × 20 mm |
| Max. upínací průměr vrtací tyče | 32 mm |
| Rozsah posuvu - osa X | 300 mm |
| Rozsah posuvu - osa Z | 800 mm |
| Rychloposuv - osa X | 15000 mm/min |
| Rychloposuv - osa Z | 20000 mm/min |
| Pohony os | Servo motory |
| Kroutící moment motoru - osa X | 6 Nm |
| Kroutící moment motoru - osa Z | 11 Nm |

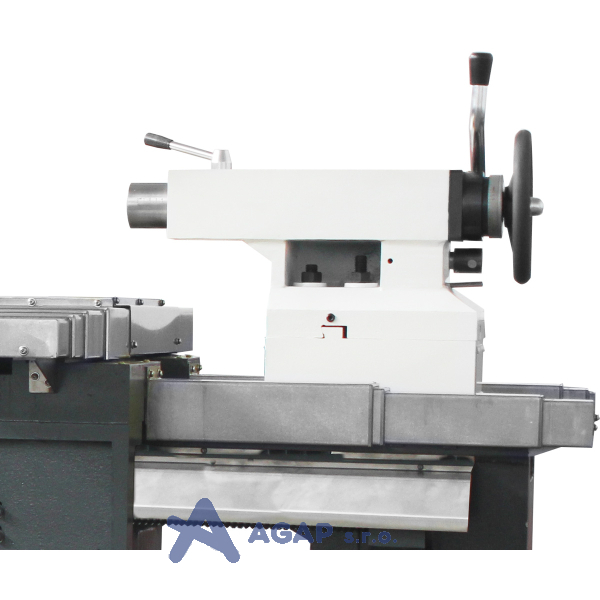

| Kužel pinoly koníka | MT5 |
| Zdvih pinoly koníka | 150 mm |
| Průměr pinoly | 75 mm |
| Rozměry (š × v × h) | 3190×1695×2052mm |
| Hmotnost | 4500 kg |
| Název | Obj.číslo | Cena bez DPH | |
|---|---|---|---|

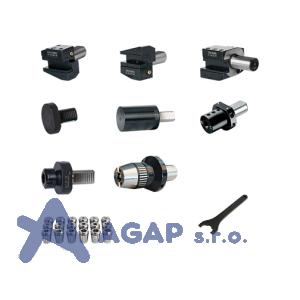

| Startovací sada upínačů VDI 30 |  |
