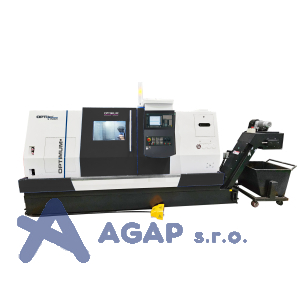

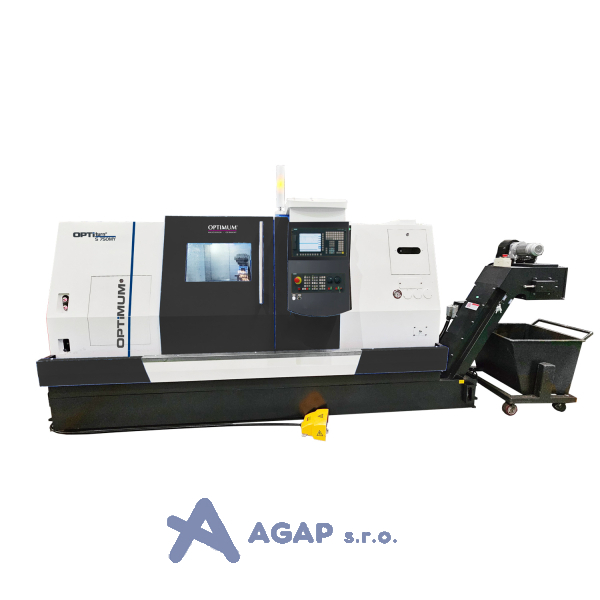

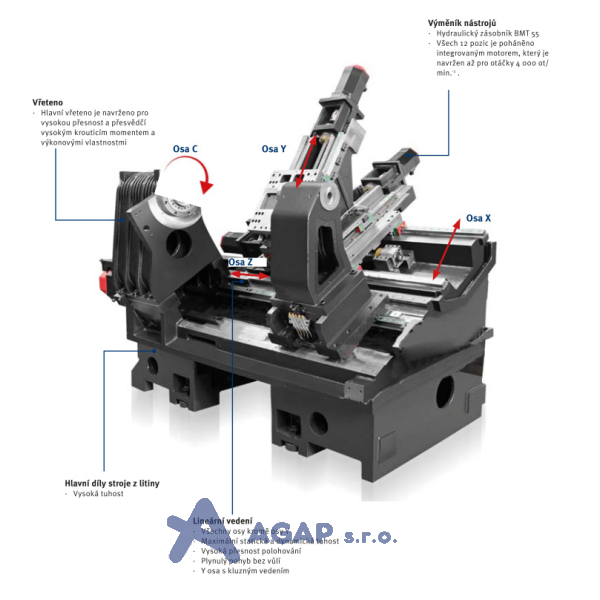

CNC soustruh z řady OPTIMUM PREMIUM se šikmým ložem s osou Y a osou C, který se vyznačuje vysokou rychlostí, výkonem, přesností a dlouhou životností.

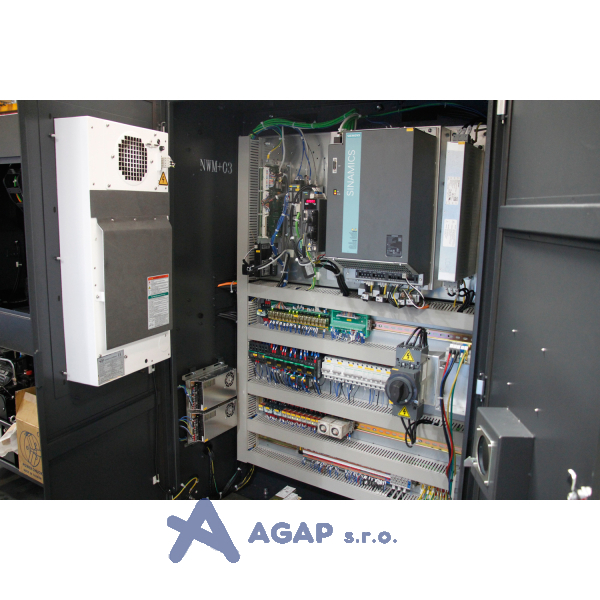

| Řídící systém | Siemens Sinumeric 828D |
|---|---|
| Elektrické připojení | 400 V |
| Celkový příkon | 35 kVA |
| Provedení vřetene | DIN ISO 702-1 č.8 |
| Hnací motor (režim S1) | 15 kW |
| Krouticí moment motoru (režim S1) | 268 Nm |
| Hnací motor (režim S6-30%) | 19,5 kW |
| Krouticí moment motoru (režim S6-30 %) | 349 Nm |
| Průchod vřetene | 86 mm |
| Otáčky | 30–3500ot/min |

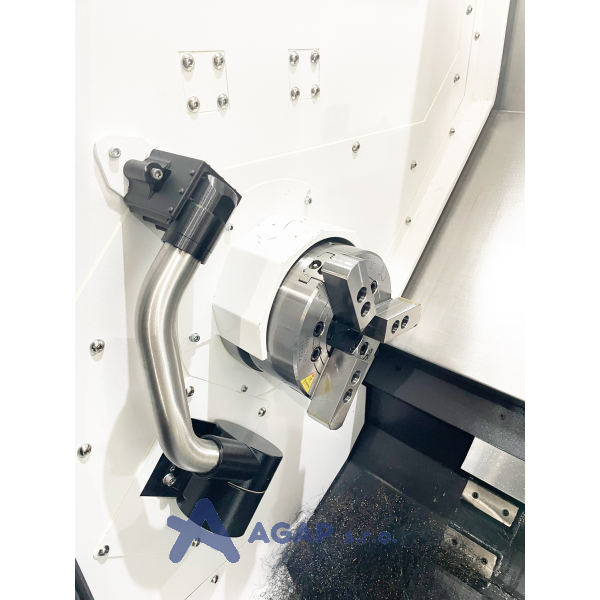

| Průměr sklíčidla | 250 mm |
| Průchod sklíčidla | 74 mm |
| Výkon motoru chladícího čerpadla | 700 W |
| Nádrž na chladící kapalinu | 320 l |
| Max. točná délka | 1250 mm |
| Max. točný průměr nad suportem | 480 mm |
| Max. točný průměr nad ložem | 660 mm |

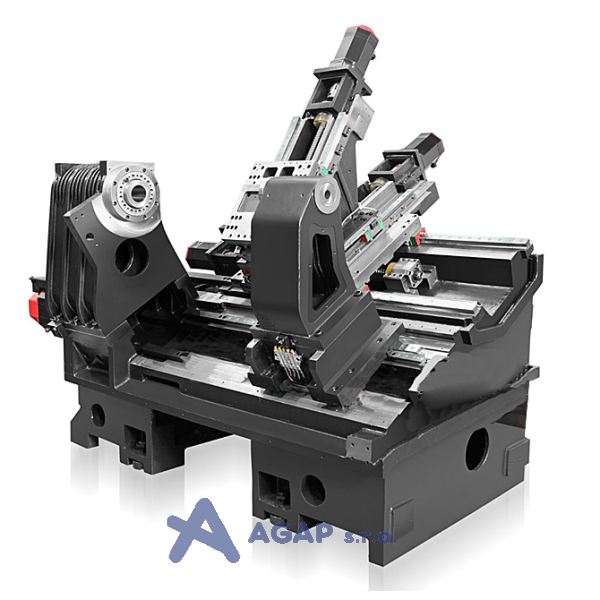

| Úhel lože | 30 ° |
| Opakovatelná přesnost | X ± 0,004 mm / Y ± 0,01 mm / Z ± 0,004 mm mm |
| Přesnost polohování | X ± 0,008 mm / Y ± 0,005 mm / Z ± 0,008 mm mm |

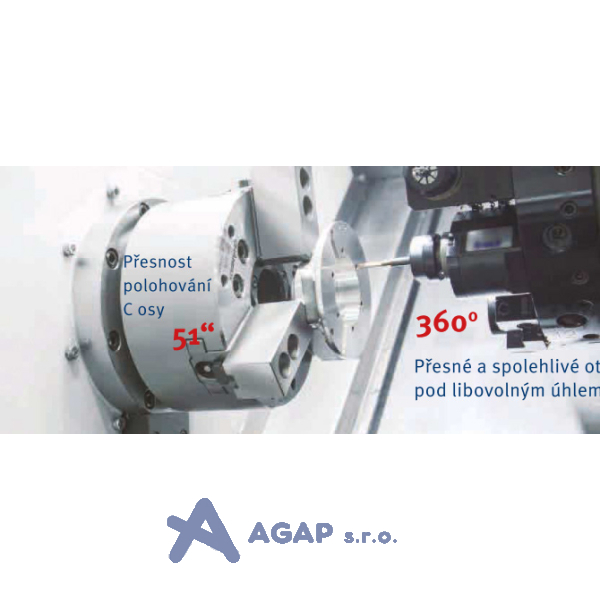

| Úhlová přesnost osy C | 51“ |
| Přesnost opakování osy C | 20“ |

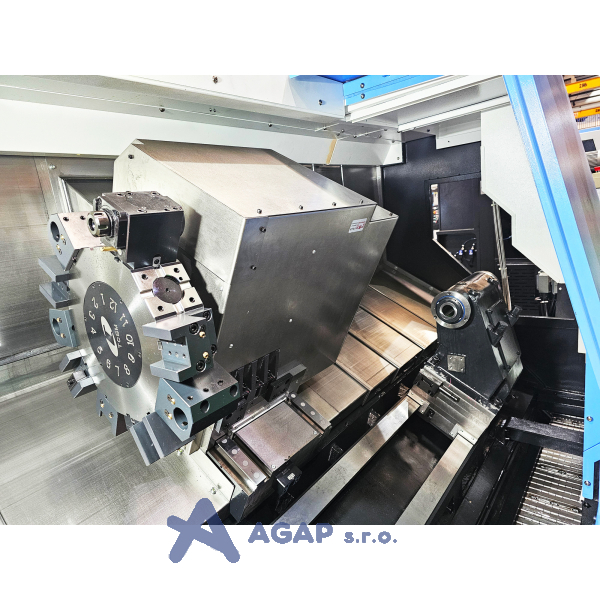

| Typ výměníku | Servo BMT 55 - DIN1809 |
| Počet nastavitelných pozic | 12 |

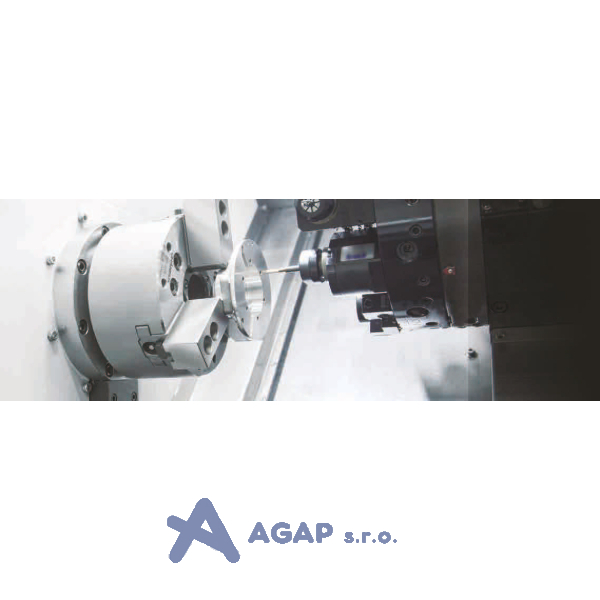

| Povolené otáčky poháněných nástrojů | max. 4 000 ot/min |
| Výkon nástroje | 4,8 kW |
| Max. krouticí moment nástroje | 20 Nm |
| Rozsah posuvu - osa X | 280 mm |
| Rozsah posuvu - osa Y | ± 50 mm |
| Rozsah posuvu - osa Z | 1280 mm |
| Rychloposuv v ose X | 24 m/min |
| Rychloposuv v ose Y | 10 m/min |
| Rychloposuv v ose Z | 30 m/min |
| Kroutící moment motoru - osa X | 12 Nm |
| Kroutící moment motoru - osa Y | 12 Nm |
| Kroutící moment motoru - osa Z | 12 Nm |

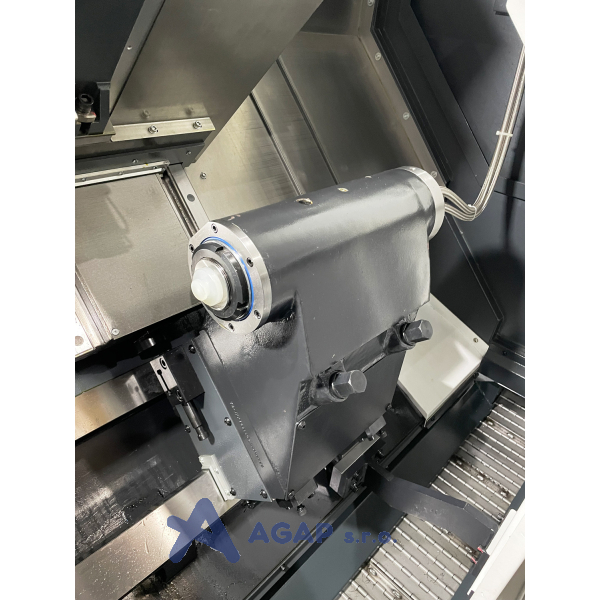

| Kužel pinoly koníka | MK5 |
| Rozměry (š × v × h) | 5040×1990×1880mm |
| Hmotnost | 4700 kg |
