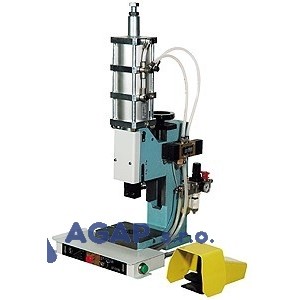

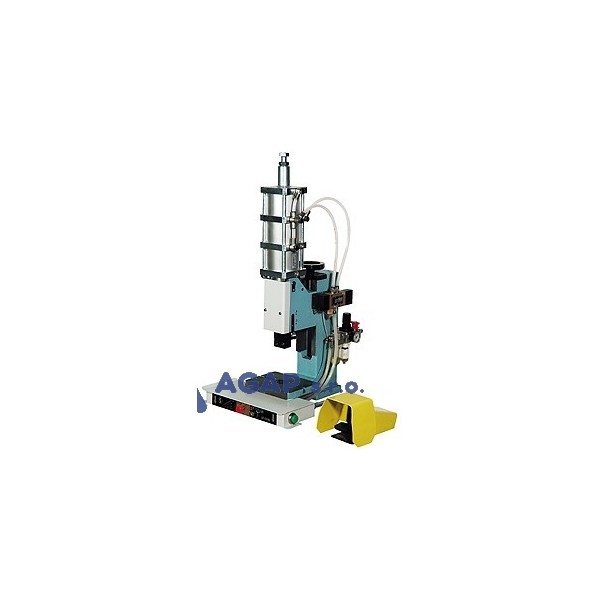

Pneumatické zařízení LP 17E
Pneumatické zařízení je určeno pro děrování, ohýbání a montážní práce v malosériové výrobě. Je vybaveno
čtyřdílným pneumatickým válcem o lisovací síle 17kN, dvouručním spínačem a jednošlapkovým nožním spínačem.
Zařízení se skládá z litinového stojanu, který je opatřen otvory pro připevnění na stůl. Na stojanu je umístěna výškově přestavitelná konzola sloužící jako vedení beranu. Na konzole je v čepech připevněn pneumatický válec, kterým je vyvozena lisovací síla. Zařízení je vyráběno v provedení s dvouručním ovládáním s přepínačem na nožní ovládání. Nástroje jsou dodávány po konzultaci, na základě samostatné objednávky
TECHNICKÉ ÚDAJE:
|
|
|
LP 17 |
|
|
Tvářecí síla při 0,6 MPa |
|
17 kN |
|
|
Zpětná stěrací síla |
|
4 kN |
|
|
Pracovní hloubka |
|
120 mm |
|
|
Pracovní výška |
|
155 mm |
|
|
Upínací otvor v beranu |
|
Ø14 H7 |
|
|
Upínací plocha stolu |
|
200 x 150 mm |
|
|
Průchozí otvor stolu |
|
40 x 40 mm |
|
|
Rozměry |
délka |
|
460 mm |
|
|
šířka |
|
380 mm |
|
|
výška |
|
910 mm |
|
Hmotnost lisu |
|
50 kg |
|
