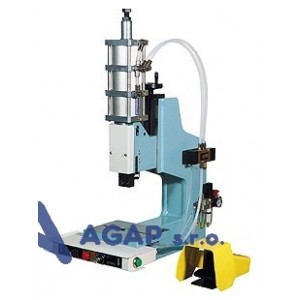

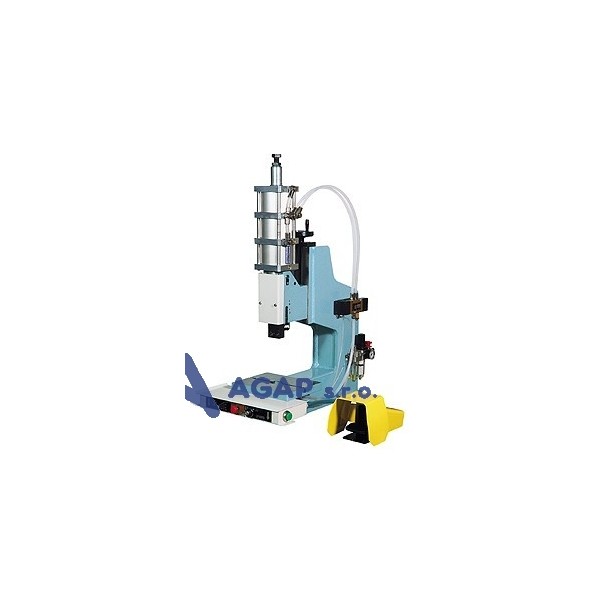

Pneumatické zařízení LP 320/13E
Pneumatické zařízení je určeno pro děrování, ohýbání a montážní práce v malosériové výrobě. Je vybaveno
třídílným válcem o lisovací síle 13 kN,dvouručním spínačem a jednošlapkovým nožním spínačem.
Zařízení se skládá ze svařeného stojanu, který je opatřen otvory pro připevnění na stůl. Na stojanu je umístěna výškově přestavitelná litinová konzola sloužící jako vedení beranu. Na konzole je v čepech připevněn pneumatický válec, kterým je vyvozena lisovací síla. Zařízení je vyráběno v provedení s dvouručním ovládáním s přepínačem na nožní ovládání. Nástroje jsou dodávány po konzultaci, na základě samostatné objednávky.
TECHNICKÉ ÚDAJE :
|
|
LP 13 |
|
|
|
Tvářecí síla při 0,6 MPa |
13 kN |
|
|
|
Zpětná stěrací síla |
4 kN |
|
|
|
Pracovní hloubka |
300 mm |
|
|
|
Pracovní výška |
220 mm |
|
|
|
Upínací otvor v beranu |
Ø 14 H7 |
|
|
|
Upínací plocha stolu |
250 x 200 mm |
|
|
|
Rozměry |
délka |
690 mm |
|
|
|
šířka |
380 mm |
|
|
|
výška |
910 mm |
|
|
Hmotnost lisu |
62 kg |
|
|
